10.06.2023: Der SAB Austria Vakuumgreifer

Der SAB Austria Vakuumgreifer: Einblicke in die VOXL Produktion

Im Bereich des Sondermaschinen- und Anlagenbaus kommt es auf Effizienz und Präzision an. Eine optimale Integration der einzelnen Komponenten ist entscheidend für einen reibungslosen Produktionsablauf, so auch bei unseren Kunden, der Firma SAB Austria in Deutschlandsberg. Hier wurden wir mit der Herstellung eines Vakuumgreifers beauftragt.

Die SAB Austria GmbH bietet maßgeschneiderte Lösungen für verschiedene Branchen und legt großen Wert auf Innovation, Qualität und Nachhaltigkeit. Mit einem erfahrenen Team von Fachkräften entwickelt die SAB Austria innovative Maschinen und Anlagen, um die Produktionsprozesse der Kund:innen zu optimieren. Mit dem Bedarf nach einem hochwertig hergestellten Vakuumgreifer für die Produktion wurden wir von VOXL mit der Herstellung der Bauteile beauftragt.

Das von uns gewählte SLS-Verfahren konnte die Anforderungen genau erfüllen. Das selektive Lasersintern (SLS) ist ein besonders fortschrittliches 3D-Druckverfahren, bei dem mithilfe eines Lasers pulverförmiges Material schichtweise verschmilzt. Es ermöglicht die Herstellung präziser Bauteile mit komplexen Geometrien ohne Stützstrukturen. Mittels SLS hergestellte Teile bieten hervorragende Materialeigenschaften und finden sich daher in den unterschiedlichsten Branchen, wie beispielsweise in der Chemieindustrie wieder. Für die Herstellung des Vakuumgreifers eignete sich mit diesem Verfahren das Material PA12-GF. PA12-GF bietet eine hohe Festigkeit, Steifigkeit und Hitzebeständigkeit; ideale Eigenschaften für anspruchsvolle Anwendungen im Sondermaschinen- und Anlagenbau. Mit PA12-GF können präzise Bauteile mit guter Maßhaltigkeit hergestellt werden. Es ist ein vielseitiges Material, welches die Vorteile des 3D-Drucks mit robusten mechanischen Anforderungen vereint. Diese Eigenschaften sind vor allem für die eingeschmolzene Gewindeeinsätze im Vakuumgreifer von Vorteil, da das Bauteil anschließend durch vier Schrauben mit dem Roboter verbunden wird.

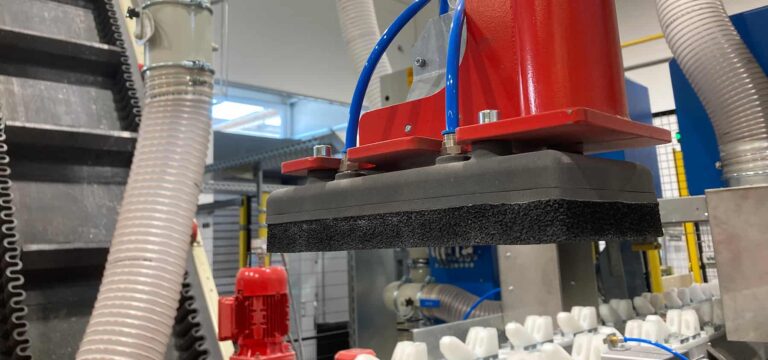

Der mitgedruckte Gewindeeinsatz dient als Vorrichtung der zuverlässige Schraubverbindung und wurde für den 250 x 30 x 120 mm großen Greifer bereits in der Konstruktionsphase bei VOXL mitberücksichtigt. An der Unterseite des Saugers befindet sich eine Platte mit mehreren Bohrungen, die ebenfalls mit eingeschmolzenen Gewindeeinsätzen befestigt wurde. Diese innovative Konstruktion ermöglicht sowohl eine einfache Montage als auch Demontage des Greifers. Mit dieser Integration der Pneumatikverschraubungen direkt im 3D-gedruckten Bauteil entfallen in weiterer Folge aufwändige Nachbearbeitungsschritte. Der mitgedruckte Gewindeeinsatz erlaubt es, die Verschraubungen einfach und präzise einzudrehen. Dies führt zu einer erheblichen Zeit- und Kostenersparnis, unter anderem durch eine schnellere Inbetriebnahme der Anlage und einer erhöhten Produktivität. Die Flexibilität des Vakuumgreifers ermöglicht den Einsatz in verschiedensten Produktionsumgebungen und kann durch seine Anpassbarkeit unterschiedliche Bauteile sicher und effizient handhaben.

Wir freuen uns darauf, der Firma SAB Austria bald wieder mit einem VOXL-3D-Druck unter die Arme greifen zu dürfen!
